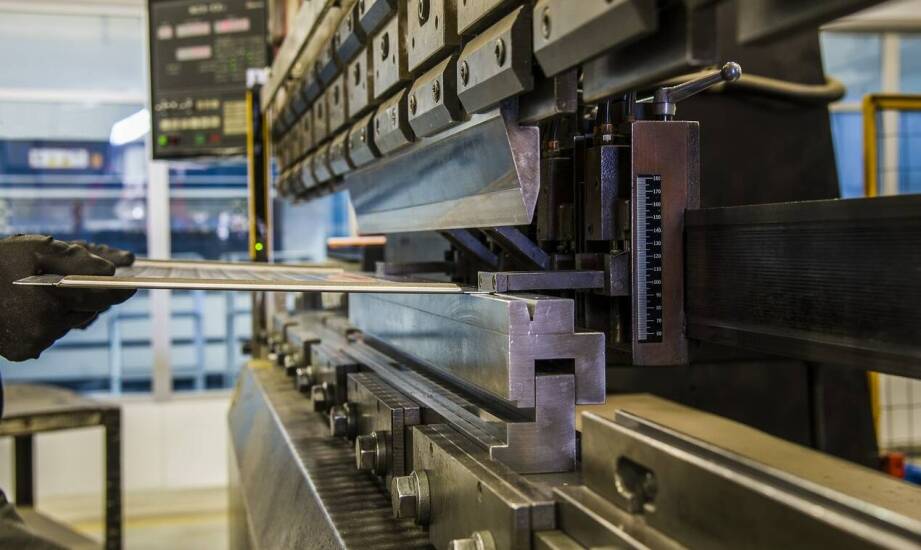

Skąd biorą się odchyłki przy gięciu blach CNC w produkcji seryjnej

W produkcji seryjnej detali z blachy na prasie krawędziowej CNC pierwszy element często przechodzi kontrolę wymiarową bez żadnych zastrzeżeń. Kolejne sztuki z tej samej partii zaczynają nagle wykazywać odchyłki kątowe lub liniowe, mimo stosowania identycznego programu sterującego. Ta niepożądana zmienność wynika z kumulacji drobnych czynników materiałowych i mechanicznych. Problemy te ujawniają się zazwyczaj dopiero po wykonaniu kilkunastu cykli pracy maszyny, zmuszając operatorów do przerywania procesu.

Wpływ materiału na dokładność gięcia

Odpowiednio dobrany promień, kierunek walcowania arkusza oraz jego rzeczywista grubość bezpośrednio determinują siłę sprężynowania powrotnego giętego materiału. Zjawisko to polega na samoczynnym odkształceniu detalu w stronę pierwotnego płaskiego kształtu po zwolnieniu nacisku stempla. Zbyt duży promień w stosunku do grubości blachy potęguje ten efekt i utrudnia zachowanie zadanego kąta. Obróbka standardowej stali o grubości 2 milimetrów wymaga zastosowania minimalnego promienia na poziomie 1-2 milimetrów. Wartość ta zawsze ulega modyfikacji w zależności od układu włókien w konkretnym stopie.

Formowanie detali wzdłuż naturalnego kierunku walcowania ogranicza ryzyko mikropęknięć zewnętrznej powłoki. Praca w poprzek tego kierunku zwiększa sprężynowanie powrotne nawet o 5 do 10 procent w obrębie jednej serii produkcyjnej. Grubsze arkusze stawiają operatorom jeszcze inne wymagania technologiczne. Przekroczenie grubości 6 milimetrów wymusza użycie promienia wynoszącego od 1,25 do 1,5 grubości nominalnej. Takie ostrożne podejście zapobiega niebezpiecznym odkształceniom lokalnym w strefie plastycznej.

Teoretyczny naddatek na zaginanie musi zawsze uwzględniać parametry fizyczne dostarczonego stopu. Inżynierowie obliczają go ze wzoru uwzględniającego kąt gięcia, promień wewnętrzny oraz współczynnik K pomnożony przez grubość arkusza. Współczynnik ten określa przesunięcie osi obojętnej materiału i dla popularnej stali niskowęglowej wynosi około 0,3 do 0,5. Ślepe opieranie się na ogólnych tabelach z podręczników prowadzi do powstania odchyłek rzędu 0,5 milimetra na każdym wyprodukowanym detalu.

Jakość samej krawędzi po wycięciu pierwotnego wykroju mocno rzutuje na zachowanie elementu w prasie. Ostre fragmenty i nierówności strukturalne nasilają ryzyko zniszczenia struktury detalu. Po procesie cięcia laserowego na krawędziach często pozostają twarde zadziory. Powstają one wskutek zbyt niskiej prędkości prowadzenia głowicy lub nieprawidłowego ciśnienia gazu pomocniczego. Taka osłabiona krawędź po prostu pęka przy najmniejszym przeciążeniu podczas domykania narzędzia roboczego.

Parametry procesu i dobór technologii

Zbieżność wymiarowa kolejnych sztuk zależy bezpośrednio od prawidłowego ustawienia narzędzi oraz precyzyjnej kontroli siły nacisku. Niewystarczający docisk zostawia element niedogiętym, natomiast zbyt duży nacisk potęguje zjawisko sprężynowania po zwolnieniu blokady. Niewłaściwie skalibrowane zderzaki tylne generują z kolei poważne i trudne do wychwycenia błędy pozycyjne. Nowoczesne urządzenia CNC wymagają cyklicznej kalibracji osi hydraulicznych oraz weryfikacji pozycjonowania całego układu. Właściwe zestrojenie tych systemów gwarantuje utrzymanie powtarzalności z odchyłkami spadającymi znacznie poniżej 0,1 milimetra.

Technologowie muszą ściśle panować nad wszystkimi etapami obróbki metalu. Precyzyjne gięcie blachy przynosi optymalne efekty w zakładach zdolnych do integracji wycinania laserowego z formowaniem detalu. Firma Amstal ogranicza występowanie błędów wymiarowych dzięki nadzorowaniu surowca od fazy cięcia aż po gotowy montaż zespołu. Wykorzystanie zaawansowanych pras krawędziowych marek Trumpf i Bystronic pozwala tam na bieżące korekty parametrów tłoczenia na podstawie sprężystości konkretnej partii materiału.

Odpowiednia diagnostyka ułatwia szybkie wskazanie winowajcy problemów jakościowych w hali produkcyjnej. Błędy rosnące w sposób liniowy wraz z kolejnymi giętymi sztukami oznaczają ukrytą wadę całej partii surowca. Zmienna grubość arkusza rzędu zaledwie 0,05 milimetra wystarczy do zrujnowania proporcji końcowych. Odchylenia o całkowicie stałej wartości wskazują na błędne parametry wpisane do programu obrabiarki. Głównymi przyczynami są tu źle dobrany naddatek technologiczny lub niewłaściwa kolejność wykonywania gięć. Testy na krótkich próbkach pozwalają bezbłędnie rozdzielić te usterki.

Osiągnięcie powtarzalnych rezultatów w obróbce seryjnej wymaga żelaznej dyscypliny technologicznej. Inżynierowie muszą bezwzględnie ustalić i zatwierdzić wszystkie parametry krytyczne jeszcze przed załadowaniem głównego materiału na maszyny. Przeprowadzenie rzeczywistych testów sprężynowania i dokładna weryfikacja układu narzędziowego to najskuteczniejszy sposób na wyeliminowanie odchyłek. Tylko rygorystyczne przestrzeganie procedur chroni kolejne partie przed utratą zakładanej geometrii.
